10kA पावर कनेक्शन बॉक्स, बिजली संरक्षण बॉक्स आवेग काउंटर समारोह
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | Dongguan चीन |
| ब्रांड नाम: | Uchi |
| प्रमाणन: | CE / ISO9001 / FCC / SGS |
| मॉडल संख्या: | बिजली बिजली संरक्षण बॉक्स |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 टुकड़ा / टुकड़े |
|---|---|
| मूल्य: | Negotiate |
| पैकेजिंग विवरण: | निर्यात पैकेज |
| प्रसव के समय: | भुगतान के बाद 8 - 15 दिन |
| भुगतान शर्तें: | टी / टी, एल / सी |
| आपूर्ति की क्षमता: | प्रति माह 10000 टुकड़े |
|
विस्तार जानकारी |
|||
| नाम: | समानांतर कनेक्शन बॉक्स | में: | 10KA |
|---|---|---|---|
| छिलके की सामग्री: | हार्ड प्लास्टिक | सुरक्षा मोड चयन: | कोई NG सुरक्षा मोड नहीं |
| उत्पाद वारंटी: | 1 साल | आवेदन: | पावर एंट्रेंस |
| उत्पाद प्रमाणन: | यूएल | वर्किंग टेम्परेचर: | -40 –C ~ + 75ºC |
| सुरक्षा वर्ग: | NEMA 4X | निर्वहन निर्वहन क्षमता (8 / 20μs): | 25 ~ 50 kA (प्रत्येक चरण) |
| हाई लाइट: | 10kA बिजली कनेक्शन बॉक्स,आवेग काउंटर बिजली कनेक्शन बॉक्स,10kA बिजली संरक्षण बॉक्स |
||
उत्पाद विवरण

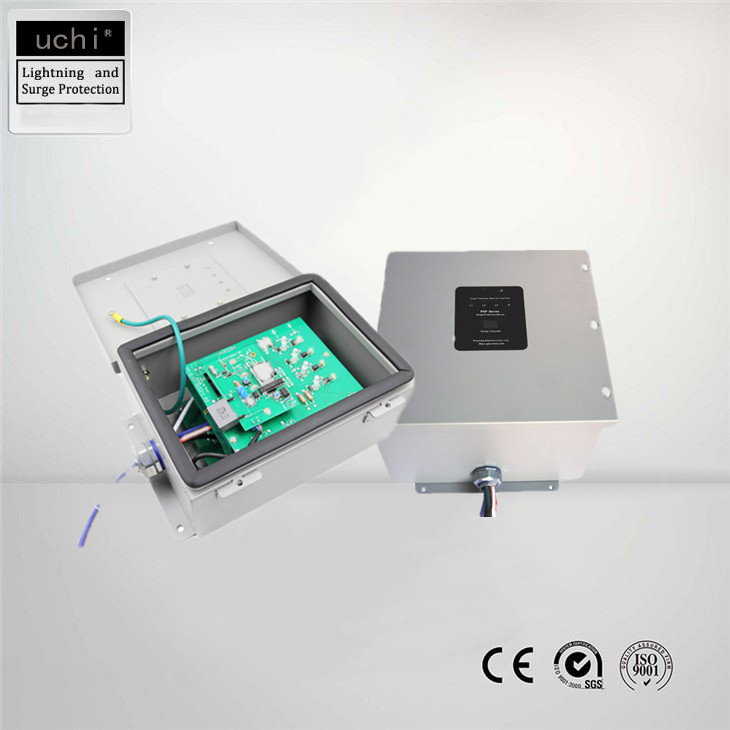

10kA पावर कनेक्शन बॉक्स, बिजली संरक्षण बॉक्स आवेग काउंटर समारोह
10kA समानांतर कनेक्शन बॉक्स, मुख्य बिजली के प्रवेश द्वार के लिए बिजली संरक्षण बॉक्स
यह उत्पाद मुख्य रूप से उच्च गरज वाले क्षेत्रों में मुख्य बिजली के प्रवेश द्वार या विभिन्न सुविधाओं के मुख्य वितरण अलमारियाँ पर प्रत्यक्ष बिजली या प्रेरित बिजली संरक्षण के लिए डिज़ाइन किया गया है, और बिजली के हमलों या उपकरण क्षति से बचने के लिए बिजली के हमलों से उत्पन्न लाइन ओवरवॉल्टेज को प्रभावी ढंग से बंद कर देता है।
* अप करने के लिए 300kA (प्रति चरण) वृद्धि के साथ मुक्ति क्षमता, लंबे समय तक सेवा जीवन और जीवन चक्र के दौरान लगातार रखरखाव नहीं। *उत्पाद NEMA 4X (हार्ड प्लास्टिक) या NEMA 4 (धातु) वैकल्पिक ग्रेड पनरोक बॉक्स, बाहरी मानक 3/4 इंच NPT पनरोक केबल कनेक्टर को गोद लेता है, जिसका उपयोग इनडोर और आउटडोर स्थापना के लिए किया जा सकता है।
* वर्तमान घरेलू और अंतर्राष्ट्रीय बिजली वितरण प्रणालियों और ग्राउंडिंग रूपों में से अधिकांश का समर्थन करें, जो ग्राहकों को चुनने के लिए सुविधाजनक हैं;और ओवर-वोल्टेज सुरक्षा को सुरक्षित और विश्वसनीय बनाने के लिए फुल-मोड प्रोटेक्शन डिज़ाइन को अपनाएं।वैकल्पिक साइन वेव ट्रैकिंग फ़ंक्शन, जो एसी पावर में उच्च-आवृत्ति हस्तक्षेप या स्पाइक्स को अधिक प्रभावी ढंग से शामिल कर सकता है।
* अत्यधिक संवेदनशील लाइटनिंग ईवेंट काउंटिंग डिवाइस और डिजिटल डिस्प्ले, फेज़ पॉवर वर्किंग और प्रोटेक्शन स्टेटस LED इंडिकेशन *, और रिमोट सिग्नल अलार्म सिग्नल लीड से लैस, ग्राहकों के लिए प्रभावी रूप से निगरानी और रखरखाव के लिए सुविधाजनक।
| कनेक्शन विधि | समानांतर संबंध | |
| बंदरगाहों की संख्या | 1 | |
| निर्वहन निर्वहन क्षमता (8 / 20μs) | 25 ~ 50kA (प्रत्येक चरण) | |
| नाममात्र निर्वहन वर्तमान (8 / 20μs) | में | 10kA |
| रेटेड शॉर्ट-सर्किट करंट (UL1449) | Isccr | 200kArms |
| काम कर स्थिति संकेतक | एलईडी रोशनी, सामान्य रूप से काम करना | |
| उत्पाद विफलता संकेतक | एलईडी एलईडी लाइट बंद, उत्पाद की विफलता | |
| बिजली के तार कनेक्शन | # 12AWG (एल तार: काला, एन तार: सफेद, पीई तार: हरा) | |
| पर्यावरण का उपयोग करें |
काम कर रहे तापमान: -40 temperatureC ~ + 75ºC; सापेक्ष आर्द्रता: सापेक्ष 5 ~ 95% (25 humidityC);≤: 海拔 3 किमी |
|
| उत्पाद का आकार (लंबाई, चौड़ाई और ऊंचाई) | 90 x 58 x 41 मिमी | |
| केबल ग्रंथि | 1/2 1/2 एनपीटी पाइप सील थ्रेडेड इंटरफ़ेस के साथ | |
| शेल | हार्ड प्लास्टिक, सुरक्षा वर्ग: NEMA 4X | |
| उत्पाद प्रमाणन | यूएल |
फ़ीचर
1. जीबी 18802-11 / IEC61643-11, और UL1449 और अन्य अंतरराष्ट्रीय और घरेलू मानकों के साथ
2. Puth के उच्च प्रदर्शन PTMOV को कोर बिजली संरक्षण घटक के रूप में उपयोग करते हुए, इसमें उत्कृष्ट वोल्टेज संरक्षण स्तर और असफल-सुरक्षित प्रदर्शन है।बिजली वितरण प्रणाली की विफलता (टीओवी) की स्थिति में, सुरक्षा मॉड्यूल (PTMOV) फॉल्स से उत्पन्न विभिन्न विफलताओं, जैसे कि ग्रिड विफलताओं या यहां तक कि बिजली की आग, आदि से बचने के लिए सुरक्षित रूप से ग्रिड से बाहर निकल सकता है।
3. पूर्ण मोड संरक्षण (एलएन, एल-पीई, एन-पीई, एलएल), सभी संभावित लाइनों के लिए सुरक्षा प्रदान करने के लिए जिसके माध्यम से सर्ज करंट पास, कॉमन मोड ओवरवॉल्टेज और डिफरेंशियल मोड ओवरवोल्टेज को प्रभावी ढंग से दबाया जा सकता है, और सुरक्षा स्तर विरूपण है। टाल गए।
4. मॉड्यूल चालू बंटवारे का एहसास करने के लिए समानांतर अतिरेक प्रौद्योगिकी को बढ़ावा देना।प्रत्येक मॉड्यूल (PTMOV) के माध्यम से बहने वाली धारा घटती है क्योंकि समानांतर कनेक्शन की संख्या बढ़ जाती है, इसलिए उत्पाद की लंबी जीवन प्रत्याशा होती है और अल्पकालिक कई बिजली हमलों या उच्च तीव्रता वाले बिजली की धाराओं का विरोध करने में अधिक प्रभावी होती है।जब बिजली के हमलों के कारण एक मॉड्यूल क्षतिग्रस्त हो जाता है या उम्र बढ़ने लगता है, तो उत्पाद के समग्र संरक्षण कार्य को प्रभावित किए बिना मॉड्यूल स्वचालित रूप से सुरक्षा अनुक्रम से बाहर निकलता है, इसलिए रक्षक को जीवन चक्र के दौरान लगातार रखरखाव की आवश्यकता नहीं होती है *।
7. अनुकूलित आंतरिक संरचना डिजाइन, और PTMOV की उत्कृष्ट विशेषताओं के कारण, उत्पाद कॉम्पैक्ट है और स्थापना स्थान बचाता है
8.30 विफलता एलईडी प्रदर्शन, और अलार्म समारोह।
9. बिजली में बिजली घटना की निगरानी डिवाइस बिजली की घटनाओं या वृद्धि की घटनाओं को सही ढंग से रिकॉर्ड करने के लिए।
10.IP65 (या NEMA4, 4X) निविड़ अंधकार आवास, इनडोर और आउटडोर स्थापना के लिए उपयुक्त है।
आवेदन की गुंजाइश:
दूसरे स्तर के बिजली संरक्षण बॉक्स को मुख्य रूप से फर्श बिजली वितरण, कंप्यूटर कक्ष बिजली वितरण और अन्य वातावरणों में स्थापित किया जाता है, बिजली वितरण प्रणाली के दूसरे स्तर के बिजली संरक्षण के रूप में, शेष वृद्धि का निर्वहन करता है, और प्रथम-स्तरीय बिजली के साथ सहयोग करता है। संरक्षण बॉक्स बिजली संरक्षण स्वीकृति आवश्यकताओं और सुरक्षा जरूरतों को पूरा करने के लिए।
उत्पाद वर्णन:
द्वितीय श्रेणी के एसपीडी को "3 + 1" सर्किट के संयोजन के लिए अपनाने से, कम वोल्टेज के उपकरणों को भारी क्षति से बचाने के लिए, टीटी प्रणाली में लागू किया गया, जिसे आईईसी 61643-1 / जीबी 18802.1 के अनुसार डिज़ाइन किया गया है
मुख्य चरित्र:
1. हरी बत्ती सामान्य बताती है और लाल बत्ती ऑपरेशन के लिए गलती का संकेत देती है
2. निर्मित सर्किट ब्रेकर, और थर्मल डिस्कनेक्शन डिवाइस, जब गलती हुई, थर्मल डिस्कनेक्शन डिवाइस बिजली के जाल से एसपीडी काट देगा, हरी खिड़की बदल जाएगी
3. आवेग काउंटर समारोह, बिजली की घटनाओं की रिकॉर्डिंग
4. बाहरी तारों टर्मिनल, कनेक्शन के लिए आसान, इनडोर आवेदन के लिए उपयुक्त है
| प्रकार | बीटी 5 एल सीएम 275/40 4 पी | बीटी 5 एल सीएम 385/40 4 पी | बीटी 5 एल सीएम 275/40 3 + 1 | बीटी 5 एल सीएम 385/40 3 + 1 | |
| आदेश संख्या। | 840 883 | 840 887 | 840 884 | 840 888 | |
| सामान्य एसी वोल्टेज | संयुक्त राष्ट्र | 230 वी / 400 वी | 230 वी / 400 वी | 230 वी / 400 वी | 230 वी / 400 वी |
| रेटेड वोल्टेज (अधिकतम निरंतर एसी वोल्टेज) एल / एन | यूसी | 275 वी | 385 वी | 275 वी | 385 वी |
| रेटेड वोल्टेज (अधिकतम निरंतर एसी वोल्टेज) एन / पीई | यूसी | 275 वी | 385 वी | 255 वी | 255 वी |
| नाममात्र निर्वहन वर्तमान (8 / 20µs) एल / एन | में | 20KA | 20KA | 20KA | 20KA |
| नाममात्र निर्वहन वर्तमान (8 / 20µs) एन / पीई | में | 20KA | 20KA | 40KA | 40KA |
| मैक्स।निर्वहन वर्तमान (8 / 20µs) एल / एन | आईमैक्स | 40KA | 40KA | 40KA | 40KA |
| मैक्स।निर्वहन वर्तमान (8 / 20µs) एन / पीई | आईमैक्स | 40KA | 40KA | 65 क | 65 क |
| वोल्टेज संरक्षण स्तर एल / एन | यूपी | K1.25KV | V1.8KV | K1.25KV | V1.8KV |
| वोल्टेज संरक्षण स्तर एन / पीई | यूपी | K1.25KV | V1.8KV | V1.5KV | V1.5KV |
| Uc (N / E) में वर्तमान बुझाने की क्षमता का पालन करें | इल | 100Arms | 100Arms | ||
| तापमान रेंज आपरेट करना | -40 ℃… + 80 ℃ | ||||
| संकर अनुभागीय क्षेत्र | 25 मिमी 2 ठोस / 35 मिमी 2 लचीला | ||||
| संलग्नक सामग्री | काले धातु आवास (मरने के कास्टिंग एल्यूमीनियम) | ||||
| परीक्षण मानकों | YD / T 1235.1;जीबी 18802.1;आईईसी 61643-1 | ||||
| प्रमाणीकरण | सीई (LVD, EMC) | ||||
प्रश्न: मैं माल पर अपने खुद के लोगो या डिजाइन का उपयोग कर सकते हैं?
एक: हाँ, बड़े पैमाने पर उत्पादन पर अनुकूलित लोगो और डिजाइन उपलब्ध हैं।
प्रश्न: प्रसव के समय क्या है?
एक: नमूने के लिए 3 दिन, बड़े पैमाने पर उत्पादन के लिए 7-15 दिन है।
प्रश्न: भुगतान अवधि क्या है?
एक: टी / टी, एल / सी नजर में, पश्चिम संघ, पेपैल, आदि
